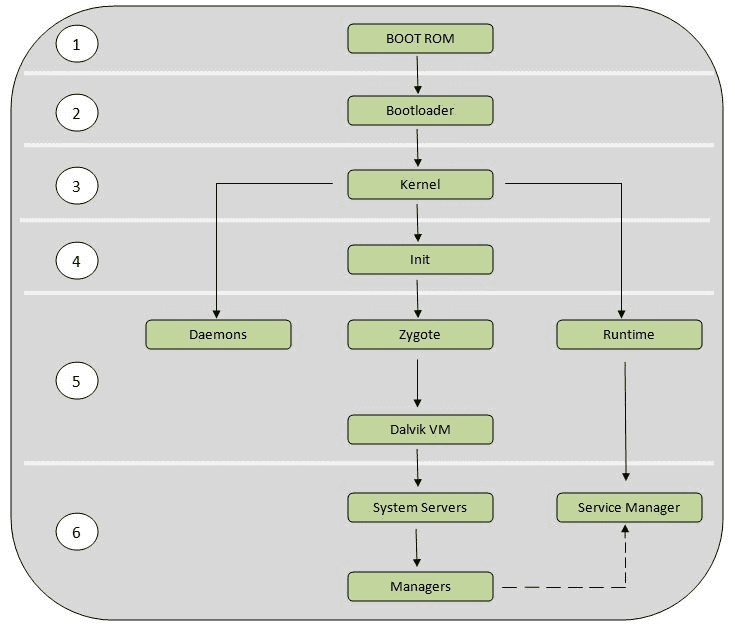

Android OS Boot Process 图片来源: https://copperhead.co/blog/android-boot-process/

Android OS 启动流程

• 发生时间：设备加电时。
• 作用：
  1. 初始化硬件（CPU、内存等）。
  2. 扫描引导介质（如 NAND 或 eMMC）以寻找引导加载程序（Bootloader）。
  3. 将引导加载程序复制到内存中，并开始执行。
• 类似功能：类似于电脑的 BIOS，完成最基本的硬件初始化。

---

2. Bootloader（引导加载程序）

• 发生时间：ROM代码执行后。
• 功能：
  • 引导加载程序不是 Android 系统的一部分，主要由设备制造商定制，负责加载 Android 系统。
  • 分为两个阶段：
    1. 初始程序加载（IPL）：
       • 设置外部 RAM。
       • 将第二阶段程序（SPL）复制到 RAM 并开始执行。
    2. 第二程序加载（SPL）：
       • 加载 Android 系统核心（Linux Kernel）。
       • 初始化硬件（如显示、文件系统等）。
       • 提供进入其他模式（如 fastboot 和 recovery）的选项。
       • 将 Linux Kernel 从引导介质复制到内存中并执行。

---

3. Linux Kernel（Linux 内核）

• 发生时间：Bootloader 将控制权交给内核时。
• 功能：
  1. 设置缓存、内存保护、调度机制。
  2. 加载必要的驱动程序（设备驱动、显示驱动等）。
  3. 初始化硬件（电源管理、存储等）。
  4. 查找并启动 init 进程。
• 区别于普通 Linux 内核的功能：
  • Binder：Android 专用的进程间通信（IPC）机制。
  • ASHMEM：高效共享内存管理。
  • Wake Locks：管理设备在空闲时的电源状态。
  • Logger：支持 Android 的 logcat 日志工具。
  • Paranoid Networking：基于进程组的网络权限控制。

---

4. Init Process（初始化进程）

init进程是Android系统中用户空间的第一个进程

• 发生时间：内核加载完成后。
• 功能：
  1. 挂载关键目录：/sys、/dev、/proc。
  2. 调用start_property_service启动属性服务,
  3. 运行 init.rc 脚本：
     • 配置系统属性。
     • 启动关键守护进程。
     • 加载 Zygote 进程。
• 位置：
  • init 源码路径：<android source>/system/core/init
  • init.rc 路径：<android source>/system/core/rootdir

system/core/init/init.cpp

int main(int argc, char** argv) {
    if (!strcmp(basename(argv[0]), "ueventd")) {
        return ueventd_main(argc, argv);
    }
    if (!strcmp(basename(argv[0]), "watchdogd")) {
        return watchdogd_main(argc, argv);
    }
    umask(0);
    add_environment("PATH", _PATH_DEFPATH);
    bool is_first_stage = (argc == 1) || (strcmp(argv[1], "--second-stage") != 0);
    //创建文件并挂载
    if (is_first_stage) {
        mount("tmpfs", "/dev", "tmpfs", MS_NOSUID, "mode=0755");
        mkdir("/dev/pts", 0755);
        mkdir("/dev/socket", 0755);
        mount("devpts", "/dev/pts", "devpts", 0, NULL);
        #define MAKE_STR(x) __STRING(x)
        mount("proc", "/proc", "proc", 0, "hidepid=2,gid=" MAKE_STR(AID_READPROC));
        mount("sysfs", "/sys", "sysfs", 0, NULL);
    }
    open_devnull_stdio();
    klog_init();
    klog_set_level(KLOG_NOTICE_LEVEL);
    NOTICE("init %s started!\n", is_first_stage ? "first stage" : "second stage");
    if (!is_first_stage) {
        // Indicate that booting is in progress to background fw loaders, etc.
        close(open("/dev/.booting", O_WRONLY | O_CREAT | O_CLOEXEC, 0000));
        //初始化属性相关资源
        property_init();//1
        process_kernel_dt();
        process_kernel_cmdline();
        export_kernel_boot_props();
    }
 ...
    //启动属性服务
    start_property_service();//2
    const BuiltinFunctionMap function_map;
    Action::set_function_map(&function_map);
    Parser& parser = Parser::GetInstance();
    parser.AddSectionParser("service",std::make_unique<ServiceParser>());
    parser.AddSectionParser("on", std::make_unique<ActionParser>());
    parser.AddSectionParser("import", std::make_unique<ImportParser>());
    //解析init.rc配置文件
    parser.ParseConfig("/init.rc");//3
   ...
       while (true) {
        if (!waiting_for_exec) {
            am.ExecuteOneCommand();
            restart_processes();
        }
        int timeout = -1;
        if (process_needs_restart) {
            timeout = (process_needs_restart - gettime()) * 1000;
            if (timeout < 0)
                timeout = 0;
        }
        if (am.HasMoreCommands()) {
            timeout = 0;
        }
        bootchart_sample(&timeout);
        epoll_event ev;
        int nr = TEMP_FAILURE_RETRY(epoll_wait(epoll_fd, &ev, 1, timeout));
        if (nr == -1) {
            ERROR("epoll_wait failed: %s\n", strerror(errno));
        } else if (nr == 1) {
            ((void (*)()) ev.data.ptr)();
        }
    }
    return 0;
}

---

system/core/rootdir/init.zygote64.rc

service zygote /system/bin/app_process64 -Xzygote /system/bin --zygote --start-system-server
    class main
    socket zygote stream 660 root system
    onrestart write /sys/android_power/request_state wake
    onrestart write /sys/power/state on
    onrestart restart audioserver
    onrestart restart cameraserver
    onrestart restart media
    onrestart restart netd
    writepid /dev/cpuset/foreground/tasks /dev/stune/foreground/tasks

初始化和启动属性服务

 property_init 对属性进行初始化 start_property_service启动属性服务

Windows平台上有一个注册表管理器，注册表的内容采用键值对的形式来记录用户、软件的一些使用信息。即使系统或者软件重启，它还是能够根据之前在注册表中的记录，进行相应的初始化工作。Android也提供了一个类似的机制，叫做属性服务。

Init 解析Service

system/core/init/service.cpp

bool ServiceParser::ParseSection(const std::vector<std::string>& args,
                                 std::string* err) {
    if (args.size() < 3) {
        *err = "services must have a name and a program";
        return false;
    }
    const std::string& name = args[1];
    if (!IsValidName(name)) {
        *err = StringPrintf("invalid service name '%s'", name.c_str());
        return false;
    }
    std::vector<std::string> str_args(args.begin() + 2, args.end());
    service_ = std::make_unique<Service>(name, "default", str_args);//1
    return true;
}

bool ServiceParser::ParseLineSection(const std::vector<std::string>& args,
                                     const std::string& filename, int line,
                                     std::string* err) const {
    return service_ ? service_->HandleLine(args, err) : false;
}

void ServiceParser::EndSection() {
    if (service_) {
        ServiceManager::GetInstance().AddService(std::move(service_));
    }
}

void ServiceManager::AddService(std::unique_ptr<Service> service) {
    Service* old_service = FindServiceByName(service->name());
    if (old_service) {
        ERROR("ignored duplicate definition of service '%s'",
              service->name().c_str());
        return;
    }
    services_.emplace_back(std::move(service));//1
}

根据参数创建出service对象，然后根据选项域的内容填充service对象，最后将service对象加入到vector类型的services链表中。

init启动Service(包括zygote)

system/core/rootdir/init.rc

...
on nonencrypted
    # A/B update verifier that marks a successful boot.
    exec - root -- /system/bin/update_verifier nonencrypted
    class_start main
    class_start late_start
...

class_start 对应的函数是 do_class_start

static int do_class_start(const std::vector<std::string>& args) {
        /* Starting a class does not start services
         * which are explicitly disabled.  They must
         * be started individually.
         */
    ServiceManager::GetInstance().
        ForEachServiceInClass(args[1], [] (Service* s) { s->StartIfNotDisabled(); });
    return 0;
}

system/core/init/service.cpp

bool Service::StartIfNotDisabled() {
    if (!(flags_ & SVC_DISABLED)) {
        return Start();
    } else {
        flags_ |= SVC_DISABLED_START;
    }
    return true;
}

bool Service::Start() {
    flags_ &= (~(SVC_DISABLED|SVC_RESTARTING|SVC_RESET|SVC_RESTART|SVC_DISABLED_START));
    time_started_ = 0;
    if (flags_ & SVC_RUNNING) {//如果Service已经运行，则不启动
        return false;
    }
    bool needs_console = (flags_ & SVC_CONSOLE);
    if (needs_console && !have_console) {
        ERROR("service '%s' requires console\n", name_.c_str());
        flags_ |= SVC_DISABLED;
        return false;
    }
  //判断需要启动的Service的对应的执行文件是否存在，不存在则不启动该Service
    struct stat sb;
    if (stat(args_[0].c_str(), &sb) == -1) {
        ERROR("cannot find '%s' (%s), disabling '%s'\n",
              args_[0].c_str(), strerror(errno), name_.c_str());
        flags_ |= SVC_DISABLED;
        return false;
    }

...
    pid_t pid = fork();//1.fork函数创建子进程
    if (pid == 0) {//运行在子进程中
        umask(077);
        for (const auto& ei : envvars_) {
            add_environment(ei.name.c_str(), ei.value.c_str());
        }
        for (const auto& si : sockets_) {
            int socket_type = ((si.type == "stream" ? SOCK_STREAM :
                                (si.type == "dgram" ? SOCK_DGRAM :
                                 SOCK_SEQPACKET)));
            const char* socketcon =
                !si.socketcon.empty() ? si.socketcon.c_str() : scon.c_str();

            int s = create_socket(si.name.c_str(), socket_type, si.perm,
                                  si.uid, si.gid, socketcon);
            if (s >= 0) {
                PublishSocket(si.name, s);
            }
        }
...
        //2.通过execve执行程序
        if (execve(args_[0].c_str(), (char**) &strs[0], (char**) ENV) < 0) {
            ERROR("cannot execve('%s'): %s\n", args_[0].c_str(), strerror(errno));
        }

        _exit(127);
    }
...
    return true;
}

调用fork函数来创建子进程 在子进程中调用execve执行system/bin/app_process frameworks/base/cmds/app_process/app_main.cpp

int main(int argc, char* const argv[])
{
    ...
    if (zygote) {
        runtime.start("com.android.internal.os.ZygoteInit", args, zygote);//1
    } else if (className) {
        runtime.start("com.android.internal.os.RuntimeInit", args, zygote);
    } else {
        fprintf(stderr, "Error: no class name or --zygote supplied.\n");
        app_usage();
        LOG_ALWAYS_FATAL("app_process: no class name or --zygote supplied.");
        return 10;
    }
}

调用runtime(AppRuntime)的start来启动zygote。

AppRuntime启动Zygote

init启动zygote时主要是调用app_main.cpp的main函数中的AppRuntime的start来启动zygote进程

frameworks/base/cmds/app_process/app_main.cpp

int main(int argc, char* const argv[])
{
...

    AppRuntime runtime(argv[0], computeArgBlockSize(argc, argv));
   ...
     Vector<String8> args;
    if (!className.isEmpty()) {
        args.add(application ? String8("application") : String8("tool"));
        runtime.setClassNameAndArgs(className, argc - i, argv + i);
    } else {
        // We're in zygote mode.
        maybeCreateDalvikCache();
        if (startSystemServer) {
            args.add(String8("start-system-server"));//1
        }
        char prop[PROP_VALUE_MAX];
        if (property_get(ABI_LIST_PROPERTY, prop, NULL) == 0) {
            LOG_ALWAYS_FATAL("app_process: Unable to determine ABI list from property %s.",
                ABI_LIST_PROPERTY);
            return 11;
        }
        String8 abiFlag("--abi-list=");
        abiFlag.append(prop);
        args.add(abiFlag);
        for (; i < argc; ++i) {
            args.add(String8(argv[i]));
        }
    }
    if (!niceName.isEmpty()) {
        runtime.setArgv0(niceName.string());
        set_process_name(niceName.string());
    }
    if (zygote) {
        runtime.start("com.android.internal.os.ZygoteInit", args, zygote);//2
    } else if (className) {
        runtime.start("com.android.internal.os.RuntimeInit", args, zygote);
    } else {
        fprintf(stderr, "Error: no class name or --zygote supplied.\n");
        app_usage();
        LOG_ALWAYS_FATAL("app_process: no class name or --zygote supplied.");
        return 10;
    }
}

runtime指的就是AppRuntime，AppRuntime声明也在app_main.cpp中，它继承AndroidRuntime 调用start其实是调用AndroidRuntime的start函数

frameworks/base/core/jni/AndroidRuntime.cpp

void AndroidRuntime::start(const char* className, const Vector<String8>& options, bool zygote)
{
    ...
    /* start the virtual machine */
    JniInvocation jni_invocation;
    jni_invocation.Init(NULL);
    JNIEnv* env;
    if (startVm(&mJavaVM, &env, zygote) != 0) {//1
        return;
    }
    onVmCreated(env);
    if (startReg(env) < 0) {//2
        ALOGE("Unable to register all android natives\n");
        return;
    }
    jclass stringClass;
    jobjectArray strArray;
    jstring classNameStr;

    stringClass = env->FindClass("java/lang/String");
    assert(stringClass != NULL);
    //创建数组
    strArray = env->NewObjectArray(options.size() + 1, stringClass, NULL);
    assert(strArray != NULL);
    //从app_main的main函数得知className为com.android.internal.os.ZygoteInit
    classNameStr = env->NewStringUTF(className);
    assert(classNameStr != NULL);
    env->SetObjectArrayElement(strArray, 0, classNameStr);

    for (size_t i = 0; i < options.size(); ++i) {
        jstring optionsStr = env->NewStringUTF(options.itemAt(i).string());
        assert(optionsStr != NULL);
        env->SetObjectArrayElement(strArray, i + 1, optionsStr);
    }
    char* slashClassName = toSlashClassName(className);
    jclass startClass = env->FindClass(slashClassName);
    if (startClass == NULL) {
        ALOGE("JavaVM unable to locate class '%s'\n", slashClassName);
        /* keep going */
    } else {
    //找到ZygoteInit的main函数
        jmethodID startMeth = env->GetStaticMethodID(startClass, "main",
            "([Ljava/lang/String;)V");//3
        if (startMeth == NULL) {
            ALOGE("JavaVM unable to find main() in '%s'\n", className);
            /* keep going */
        } else {
        //通过JNI调用ZygoteInit的main函数
            env->CallStaticVoidMethod(startClass, startMeth, strArray);//4

#if 0
            if (env->ExceptionCheck())
                threadExitUncaughtException(env);
#endif
        }
    }
  ...
}

调用startVm函数来创建JavaVm 调用startReg函数用来为JavaVm注册JNI 找到ZygoteInit的main函数 startClass从app_main的main函数得知为com.android.internal.os.ZygoteInit 通过JNI调用ZygoteInit的main函数

通过JNI调用ZygoteInit的main函数后，Zygote便进入了Java框架层，此前没有任何代码进入过Java框架层，换句换说Zygote开创了Java框架层。

Zygote Init

在Android系统中，JavaVM(Java虚拟机)、应用程序进程以及运行系统的关键服务的SystemServer进程都是由Zygote进程来创建的，我们也将它称为孵化器。

通过fock(复制进程)的形式来创建应用程序进程和SystemServer进程 由于Zygote进程在启动时会创建JavaVM，因此通过fock而创建的应用程序进程和SystemServer进程可以在内部获取一个JavaVM的实例拷贝。

• 发生时间：init 进程启动后。
• 功能：
  1. Zygote 是一个特殊的虚拟机进程，负责预加载系统核心库和资源。
  2. 提供共享内存机制，支持应用快速启动，减少资源消耗。
  3. 启动时完成以下步骤：
     • 加载 ZygoteInit 类（源码路径：<android source>/frameworks/base/core/java/com/android/internal/os/ZygoteInit.java）。
     • 注册 Zygote 套接字（用于接收命令）。
     • 预加载类文件（<android source>/frameworks/base 下的预加载列表）。
     • 预加载资源（如主题、布局等）。
  4. 启动系统服务。

frameworks/base/core/java/com/android/internal/os/ZygoteInit.java

 public static void main(String argv[]) {
       ...
        try {
         ...
            //注册Zygote用的Socket
            registerZygoteSocket(socketName);//1
           ...
           //预加载类和资源
           preload();//2
           ...
            if (startSystemServer) {
            //启动SystemServer进程
                startSystemServer(abiList, socketName);//3
            }
            Log.i(TAG, "Accepting command socket connections");
            //等待客户端请求
            runSelectLoop(abiList);//4
            closeServerSocket();
        } catch (MethodAndArgsCaller caller) {
            caller.run();
        } catch (RuntimeException ex) {
            Log.e(TAG, "Zygote died with exception", ex);
            closeServerSocket();
            throw ex;
        }
    }

通过registerZygoteSocket函数来创建一个Server端的Socket，这个Socket用来等待ActivityManagerService来请求Zygote来创建新的应用程序进程 预加载类和资源 启动SystemServer进程，这样系统的关键服务也会由SystemServer进程启动起来 调用runSelectLoop函数来等待客户端请求

6. System Services（系统服务）

SyetemServer进程的启动

Zygote进程启动了SyetemServer进程

 private static boolean startSystemServer(String abiList, String socketName)
            throws MethodAndArgsCaller, RuntimeException {
     ...
        if (pid == 0) {
            if (hasSecondZygote(abiList)) {
                waitForSecondaryZygote(socketName);
            }
            handleSystemServerProcess(parsedArgs);
        }
        return true;
    }

在startSystemServer函数中调用handleSystemServerProcess来启动SystemServer进程。

  private static void handleSystemServerProcess(
            ZygoteConnection.Arguments parsedArgs)
            throws ZygoteInit.MethodAndArgsCaller {
        closeServerSocket();//1
      ...
        if (parsedArgs.invokeWith != null) {
           ...
        } else {
            ClassLoader cl = null;
            if (systemServerClasspath != null) {
                cl = createSystemServerClassLoader(systemServerClasspath,
                                                   parsedArgs.targetSdkVersion);
                Thread.currentThread().setContextClassLoader(cl);
            }
            RuntimeInit.zygoteInit(parsedArgs.targetSdkVersion, parsedArgs.remainingArgs, cl);//2
        }
    }

• SystemServer进程是复制了Zygote进程的地址空间，因此也会得到Zygote进程创建的Socket，这个Socket对于SyetemServer进程没有用处，因此，需要注释1处的代码来关闭该Socket。 frameworks/base/core/java/com/android/internal/os/RuntimeInit.java

public static final void zygoteInit(int targetSdkVersion, String[] argv, ClassLoader classLoader)
            throws ZygoteInit.MethodAndArgsCaller {
        if (DEBUG) Slog.d(TAG, "RuntimeInit: Starting application from zygote");
        Trace.traceBegin(Trace.TRACE_TAG_ACTIVITY_MANAGER, "RuntimeInit");
        redirectLogStreams();
        commonInit();
        nativeZygoteInit();//1
        applicationInit(targetSdkVersion, argv, classLoader);//2
    }

SyetemServer进程的工作

1.启动Binder线程池，这样就可以与其他进程进行通信。 2.创建SystemServiceManager用于对系统的服务进行创建、启动和生命周期管理。 3.启动各种系统服务。

• 核心服务：
  1. Activity Manager：管理应用生命周期。
  2. Package Manager：管理应用安装和卸载。
  3. Power Manager：管理设备电源状态。
  4. Window Manager：负责窗口和视图的渲染。
  5. Sensor Service：管理传感器。
• 其他服务：
  • 蓝牙服务、通知管理、剪贴板服务、音频服务等。

7. Boot Completed（启动完成）

• 发生时间：系统服务全部启动后。
• 功能：
  • 系统广播 ACTION_BOOT_COMPLETED 通知其他进程和应用启动完成。
  • 设备显示主屏（Home Screen），用户可以开始交互。

---

Launcher

最后一步是启动一个Home应用程序, 叫做Launcher.

显示系统中已经安装的应用程序, 用户可以通过点击这些快捷图标来启动相应的应用程序

请求PackageManagerService返回系统中已经安装的应用程序的信息，并将这些信息封装成一个快捷图标列表显示在系统屏幕上

SyetemServer进程在启动的过程中会启动PackageManagerService，PackageManagerService启动后会将系统中的应用程序安装完成。在此前已经启动的ActivityManagerService会将Launcher启动起来。

frameworks/base/services/java/com/android/server/SystemServer.java

 private void startOtherServices() {
 ...
  mActivityManagerService.systemReady(new Runnable() {
            @Override
            public void run() {
                Slog.i(TAG, "Making services ready");
                mSystemServiceManager.startBootPhase(
                        SystemService.PHASE_ACTIVITY_MANAGER_READY);

...
}
...
}

frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java

public void systemReady(final Runnable goingCallback) {
...
synchronized (this) {
           ...
            mStackSupervisor.resumeFocusedStackTopActivityLocked();
            mUserController.sendUserSwitchBroadcastsLocked(-1, currentUserId);
        }
    }

详细的Launcher启动过程见: https://juejin.cn/post/6844903471645196302#heading-2

Thanks

https://copperhead.co/blog/android-boot-process/ https://juejin.cn/post/6844903470634369032 https://juejin.cn/post/6844903470881832968 https://juejin.cn/post/6844903471146074126 https://juejin.cn/post/6844903471645196302

ChatGPT
